Лямбда-диод

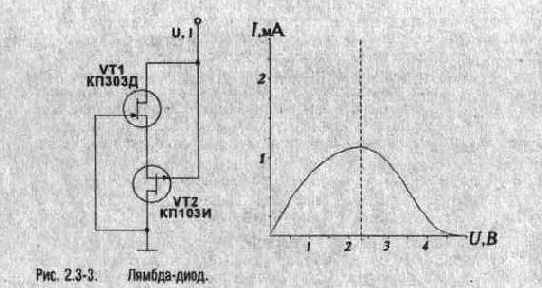

Устройство на рис. 2.3-3 состоит из двух полевых транзисторов разной проводимости. При нулевом напряжении на затворе оба транзистора проводят. В схеме они включены в цепь ООС пос-

ледовательно по отношению один к другому. Протекающий через транзистор VT1 ток создает на VT2 падение напряжения, закрывающее VT1. В свою очередь, сопротивление VT2 меняется в зависимости от падения напряжения на VT1. Таким образом, с увеличением протекающего тока оба транзистора стремятся закрыться. Когда падение напряжения на транзисторах достигает уровня отсечки, протекающий ток будет близким к нулю. Для транзистора КП103И напряжение отсечки равно 4 В, для транзистора КП3О3Д напряжение отсечки равно 8 В.
