Схемотехника телефонных устройств

Понятие спаренного включения телефонного аппарата


Ввиду нехватки телефонных номеров на АТС очень часто применяют спаренное включение, при котором изменением полярности подключения на противоположную достигается получение двух абонентских номеров на одной линии. Как правило, номера абонентов отличаются только последней цифрой. Обычно эти абоненты находятся рядом друг с другом (на одной лестничной площадке, в одном подъезде и т.п.). Особенность такого включения состоит в том, что при разговоре одного из абонентов аппарат другого автоматически отключается. Вызов со стороны АТС поступает только на тот аппарат, номер которого был набран. Для спаренного включения телефона на АТС применяют станционные устройства спаривания, а у абонентов устанавливаются приставки диодного разделения цепей. Принцип работы аппаратуры спаренного включения ТА показан на рис. 50.

Станционное устройство спаривания производит постоянный опрос абонентов путем изменения полярности линии с частотой 0,5... 1 Гц. Работа приставки диодного разделения цепей основана на обеспечении питанием ТА, занявшего линию, и блокированием цепи питания другого ТА, параллельно включенного через блокиратор.


Это достигается включением в линейные цени аппаратов блокировочных диодов таким образом, чтобы диоды одного ТА были направлены навстречу диодам другого аппарата, поэтому напряжение подается на каждый аппарат по очереди.

Абонент, который первым снимает трубку, занимает линию. При этом на АТС станционное устройство спаривания устанавливает ту полярность, которая обеспечивает питание занявшего линию ТА.

Амплитудное значение вызывного сигнала АТС не должно превышать 60 В, иначе напряжение вызова для одного абонента будет «просачиваться» па второй ТА. Сигналы переменного тока (разговорного или вызывного) пропускаются диодами только того из двух ТА, с которого поступает или к которому направляется вызов. Этим обеспечивается избирательность вызова и исключается возможность прослушивания (следует отметить, что некоторые чувствительные телефонные аппараты позволяют прослушать работу спаренного ТА в виде: щелчков при наборе номера, слабого разговора или характерного сигнала вызова АТС, что не является неисправностью линии).

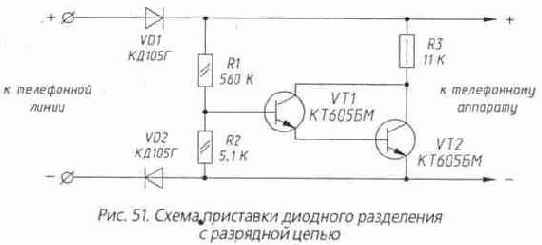

При посылке вызова абоненту с АТС в зависимости от полярности на проводах общей абонентской линии открываются диоды в одном из аппаратов и работает звонок данного аппарата. Для разряда конденсатора в цепи звонка (конденсатор не может разрядиться через станционные устройства АТС из-за включенных диодов) приставки диодного разделения снабжены разрядной цепью. На рис. 51 приведена схема приставки диодного разделения с разрядной цепью.


Порог включения VT1, VT2 рассчитан таким образом чтобы пробой происходил при напряжении около +110 В. Зарядка конденсатора звонка происходит в течение 3...5 секунд (при поступлении импульсов опроса линии 0,5...1 Гц), после чего при достижении +110 В происходит пробой через R3, переход коллектор-эмиттер VT2. Далее цикл повторяется. Спаренному включению ТА присущ ряд недостатков: • отсутствует возможность, связи между спаренными телефонами; • невозможность пользоваться телефонной связью при занятости линии другим абонентом; • поскольку в спаренных телефонах используется пониженный уровень вызывного сигнала до 60 В (при норме свыше 90 В), то вызывные устройства некоторых зарубежных ТА могут не работать; • если поменять местами клеммы подключения к линии приставки диодного разделения цепей, то можно подключиться параллельно телефону другого абонента; • неустойчивая работа многих версий АОН на спаренной линии.
