Усилитель громкой связи для телефонов

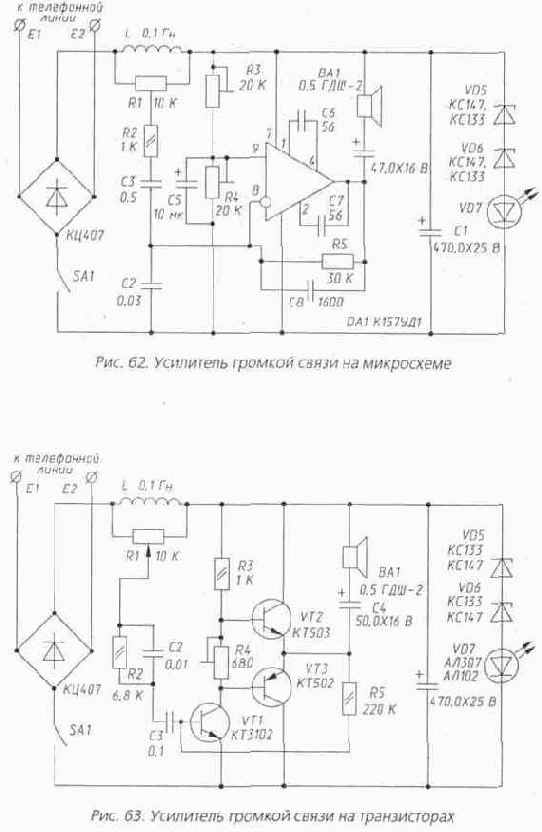

Приведенные на рис. 62 и 63 схемы предназначены для громкого прослушивания телефонных разговоров. Схемы экономичны и питаются от телефонной линии, могут быть встроены в телефонный аппарат. Различие схем только в элементной базе: одна — на микросхеме, вторая — на дискретных элементах.
Оба устройства подключаются к телефонной линии через выпрямитель и переключатель. Постоянная составляющая фильтруется С1 и после ограничения VD5...VD7 подается на питание усилителя. С резистора R1 регулируемый сигнал через RC-фильтр подается па вход УМЗЧ. Усилитель не имеет особенностей, кроме того что динамическая головка подключается к плюсовой шине питания.
